🔧 Étude technique : Conception d’une cuisine sur-mesure avec escalier intégré sous TopSolid’Wood

Dans le cadre d’une mission en sous-traitance, j’ai eu l’occasion de travailler sur un projet complet alliant cuisine sur-mesure et escalier avec limon central. Ce type de réalisation, à la fois fonctionnelle et architecturale, nécessite rigueur, anticipation et maîtrise des outils de conception.

🎯 Objectif du projet

L’objectif principal était de fournir un dossier de fabrication complet, parfaitement adapté à la production en atelier. Il devait inclure :

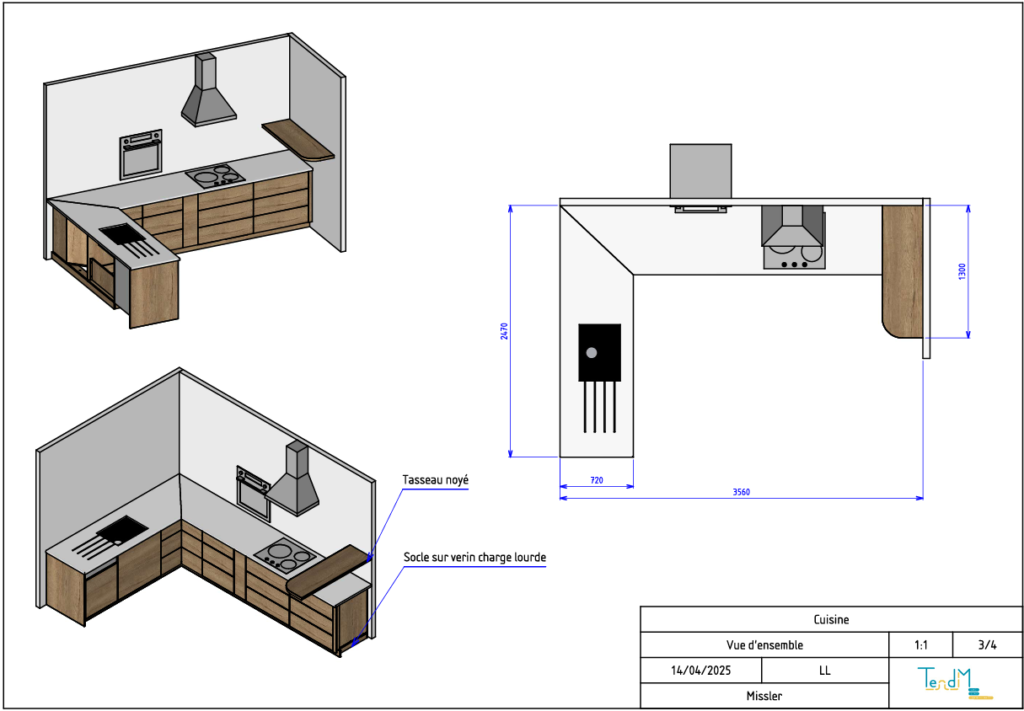

Des meubles de cuisine sur-mesure, modulables et optimisés pour l’espace.
Un escalier avec limon central, intégré dans l’environnement de la cuisine.
Une documentation technique claire et fiable, incluant toutes les vues nécessaires, débits, et assemblages.

🛠️ Méthodologie et outils utilisés

L’ensemble du projet a été modélisé sous TopSolid’Wood, logiciel que j’utilise au quotidien pour son haut niveau de précision et sa capacité à gérer des assemblages complexes.

Parmi les éléments techniques mis en œuvre :

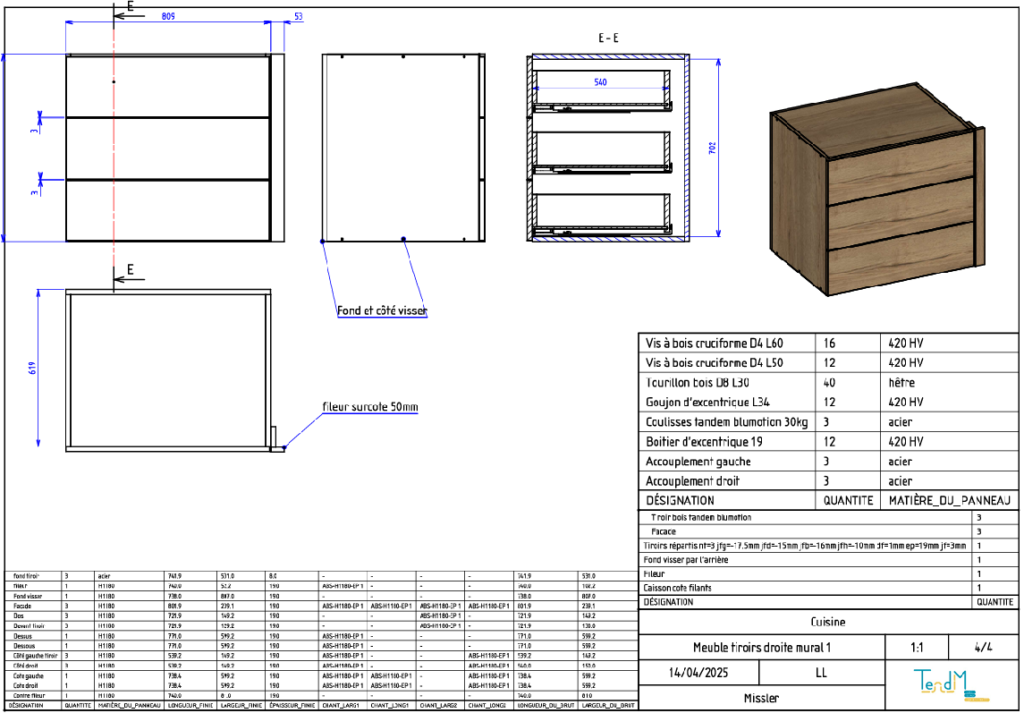

Création de modules paramétriques pour les caissons de cuisine : cela permet d’ajuster rapidement les dimensions, les équipements intérieurs et les quincailleries en fonction du projet.

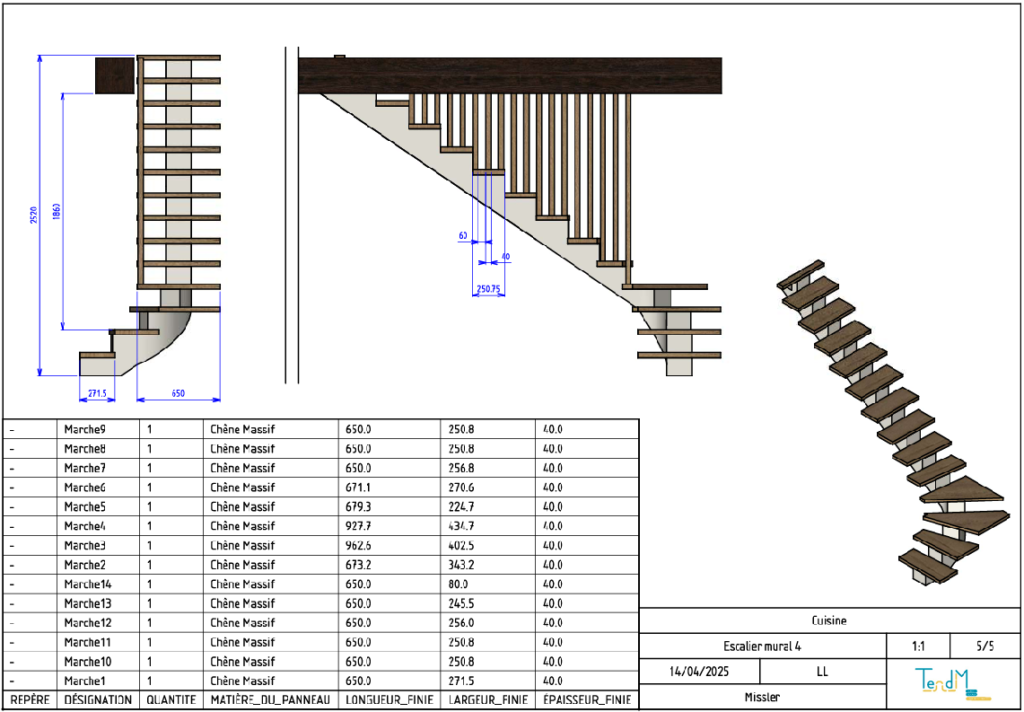

Conception de l’escalier avec un limon central : intégration précise des marches, du support central, et des ancrages, en prenant en compte les contraintes structurelles et esthétiques.

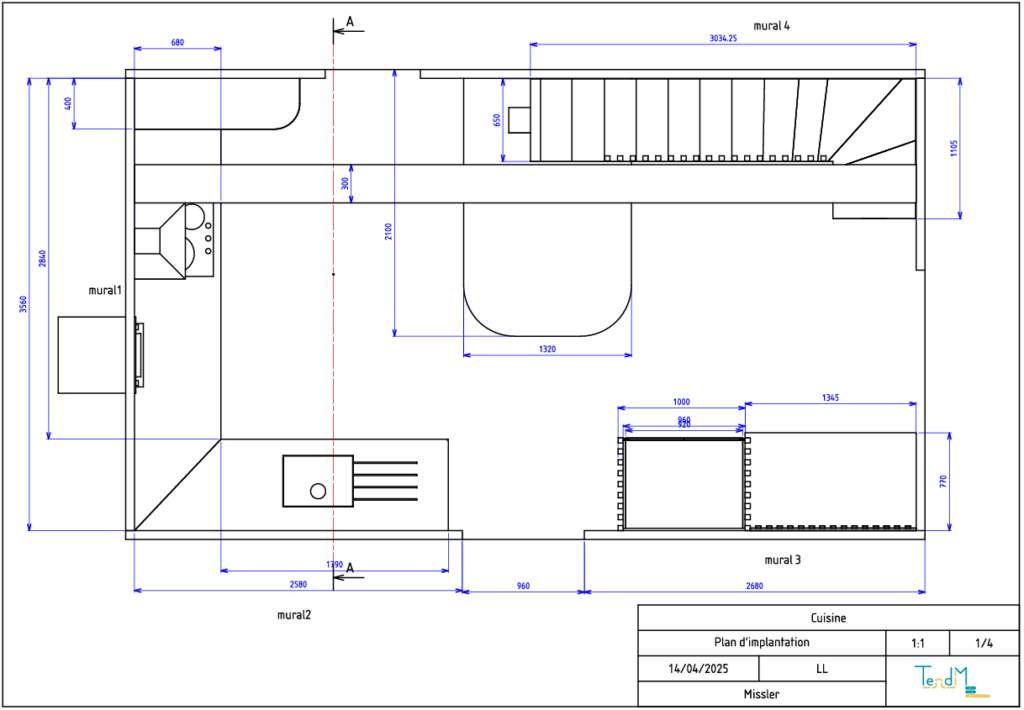

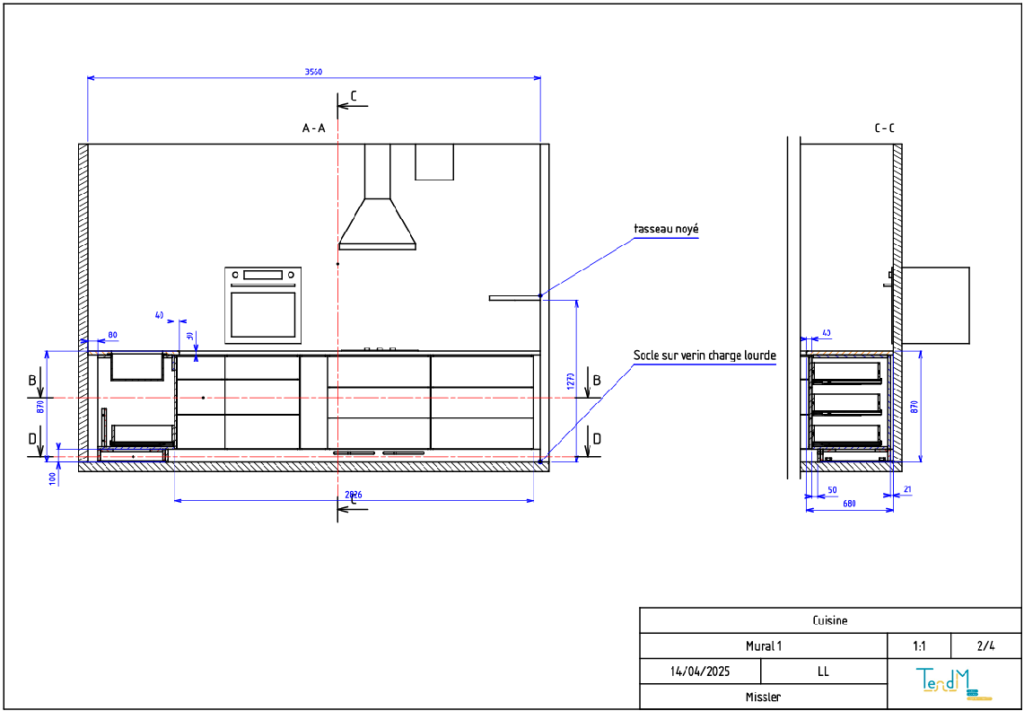

Génération des plans de fabrication, nomenclatures, vues éclatées et plans d’usinage.

✅ Résultats obtenus

Grâce à cette approche, j’ai pu livrer un dossier technique :

Prêt à produire sans retouche
Adaptable pour d’autres configurations grâce aux modules paramétriques
Apportant une meilleure lisibilité pour les équipes de production

Ce type de prestation illustre parfaitement la valeur d’un bureau d’étude externalisé comme TendM : expertise technique, outils avancés, souplesse et réactivité.
